Kablo merdiveni, iki ray ve birkaç basamak ile birbirine bağlanan kablo kanalı çeşididir. Yapısı itibari ile taşınan/ desteklenen kabloların serin kalmasına katkı sağlar.
Kablo Kanalları Genel Bilgi
Kablo Kanalı
EAE kablo kanalları ve merdivenleri; kabloları dış etkenlerden koruyan yüksek dayanımlı kablo koruması sağlar. EAE kablo kanalları; otomatik üretim hatlarında "Roll Forming" metoduyla seri olarak imal edilmektedir. Standart kanal boyu 3m'dir. Talep edilmesi durumunda 6m üretilebilir.
Kablo kanalı; güç kabloları, iletişim kabloları ve tellerini destekler, korur. Kablo ağının genişletilmesine, düzenli hale getirilmesine ve yeniden yapılandırmasına yardımcı olur.
KCA-OG Kablo Merdiveni
Kablo Kanalı Genel Montaj Animasyonu
EAE Kablo Kanalı Çeşitleri
EAE kablo kanal çeşitleri, ihtiyaçlarınızın hepsini karşılayacak ürün çeşitlerinde "Roll Forming" metodu ile seri şekilde üretilmektedir. Kablo tavası seçimi, kanaldan geçecek kabloların sayısına, çapına, ağırlığına ve kullanılacak ortama uygun olarak yapılır.
Pregalvaniz ve Sıcak daldırma kablo taşıma ürünlerimiz, modern teknolojiye uygun olarak, tam otomasyonlu robotik sistemler ile üretilmektedir. Talep halinde, elektrostatik boyalı ürünler de imal edilmektedir. Modern teknolojisi ve yüksek üretim kapasitesi sayesinde EAE müşteri isteklerine kısa sürede cevap verebilmektedir.
E-Line A-A: Kablo Taşıma Askı Sistemleri ve Aksesuarları Askı-Aksesuar Sistemi E-Line AA; betonarme veya çelik yapılara uygun olarak busbar, kablo kanalı ve kablo merdiveni vb. sistemleri taşımak için tasarlanmıştır. EAE Askı Sistemleri kaplama türüne göre pregalvaniz, sıcak daldırma ve boyalı tiplerde 2mm ila 6mm arası kalınlıklarda üretilebilmektedir. İhtiyaca göre özel askı sistemleri ve şaft askıları da tasarlanarak şantiyelerin ihtiyaçlarına göre çözümler üretilebilmektedir.
E-Line Binrak: Taşıyıcı Destek Sistemleri (G Profil) E-Line Binrak (G Profil) Kanal Serisi Taşıyıcı Destek Sistemleri; standart ağır hizmet tipinde, sıcak daldırma ve paslanmaz çelik olarak üretilmektedir.
E-LINE UK: Pregalvaniz Kablo Kanalları
EAE Kablo Kanal Sistemlerinden E-Line UKS-UKFE; ağır hizmet tipinde, 3000 mm standart uzunlukta (6000
mm seçenekli) ve isteğe bağlı olarak galvaniz üzeri boyalı üretim (Epoksi, Epoksi Polyester, Polyester) yapılmaktadır.
E-LINE TKS: Pregalvaniz / Sıcak Daldırma Trunking
Sistemleri
EAE Trunking Kanal Sistemi E-Line TKS; ağır hizmet tipinde, kapaklı, kilitli ve deliksiz yapıya sahiptir. Pregalvaniz veya standart RAL 7038 boyalı üretim (istenildiğinde paslanmaz üretim) yapılmaktadır.
E-Line KM: Sıcak Daldırma Kablo
Merdivenleri
Formlu yan saca sahip E-LINE KMH-KMA merdiven tipi kablo kanalı; ağır hizmet tipinde, standart 3 m ve 6 m uzunluğunda ve isteğe bağlı galvaniz üzeri boyalı üretim yapılmaktadır.
E-LINE CT: Sıcak Daldırma Galvanizli Kablo
Kanalları
EAE Kablo Kanal Sistemlerinden E-Line CT; ağır hizmet veya normal hizmet tipinde ve delikli yapıda üretilmektedir.
E-LINE CTK: Sıcak Daldırma Galvanizli Kablo
Kanalları
Geçmeli Kapaklı Kablo Kanalı E-Line CTK; sıcak daldırma galvanizli, ağır hizmet tipinde ve galvaniz üzeri boyalı olarak üretilebilmektedir.
E-Line TLS Serisi Paslanmaz Çelik veya Elektro Galvaniz Tel
Kablo
Kanalları
E-LINE TLS ürün grubu Tel Kablo Kanalı; yüksek mukavemetli paslanmaz çelik veya Elektro galvaniz kaplamalı (isteğe bağlı sıcak daldırma) olarak üretilmektedir. Tel kalınlıkları 4-5 mm kalınlığında ve 3000
mm standart uzunlukta üretilmektedir.
E-Line KCA-GRP CTA-GRP Serisi Fiberglas Takviyeli Kablo
Taşıma Sistemleri
Aşırı korozotif ortamlarda kullanılmak üzere tasarlanan KCA-GRP Cam Takviyeli polyester Kablo Merdivenleri ve CTA-GRP Kablo Kanalları 100/150mm kenar yüksekliğinde, 150/200/300/400/450/500/600/750/900mm
genişliğinde,3000mm ve 6000mm uzunlukta üretilmektedirler.
E-Line KCA OG Serisi Ekstra Ağır Hizmet Tipi Kablo
Merdiveni
Ekstra Ağır hizmet tipinde tasarlanan E-Line KCA OG Kablo Merdivenleri, (304&316L) sınıfı paslanmaz çelikten yada zengin silikon içerikli sac üzeri sıcak daldırma kaplamalı olarak 100/125/150/200mm kenar
yüksekliğinde, 150/200/300/450/600/750/900/1000/1100mm genişliklerde, 3000mm ve 6000mm uzunlukta üretilmektedir.
E-Line KCA AL Serisi Alüminyum Kablo Merdiveni Ekstra Ağır hizmet tipinde tasarlanan E-Line KCA AL Kablo Merdivenleri, 6063-T6 sınıfı Ekstürizyonlu Alüminyum Alaşım hammaddeden (Denizcilik sınıfı Alüminyum ve Bakırsız Alüminyum olarak da bilinen) 100/125/150/175mm kenar yüksekliğinde, 150/200/300/400/450/500/600/750/900mm genişliklerde, 3000mm ve 6000mm uzunlukta üretilmektedir.
Aksesuar Ürünleri: EAE kablo taşıma sistemleri ve taşıyıcı destek sistemleri montajı için sabitleme ürünlerinden oluşur.

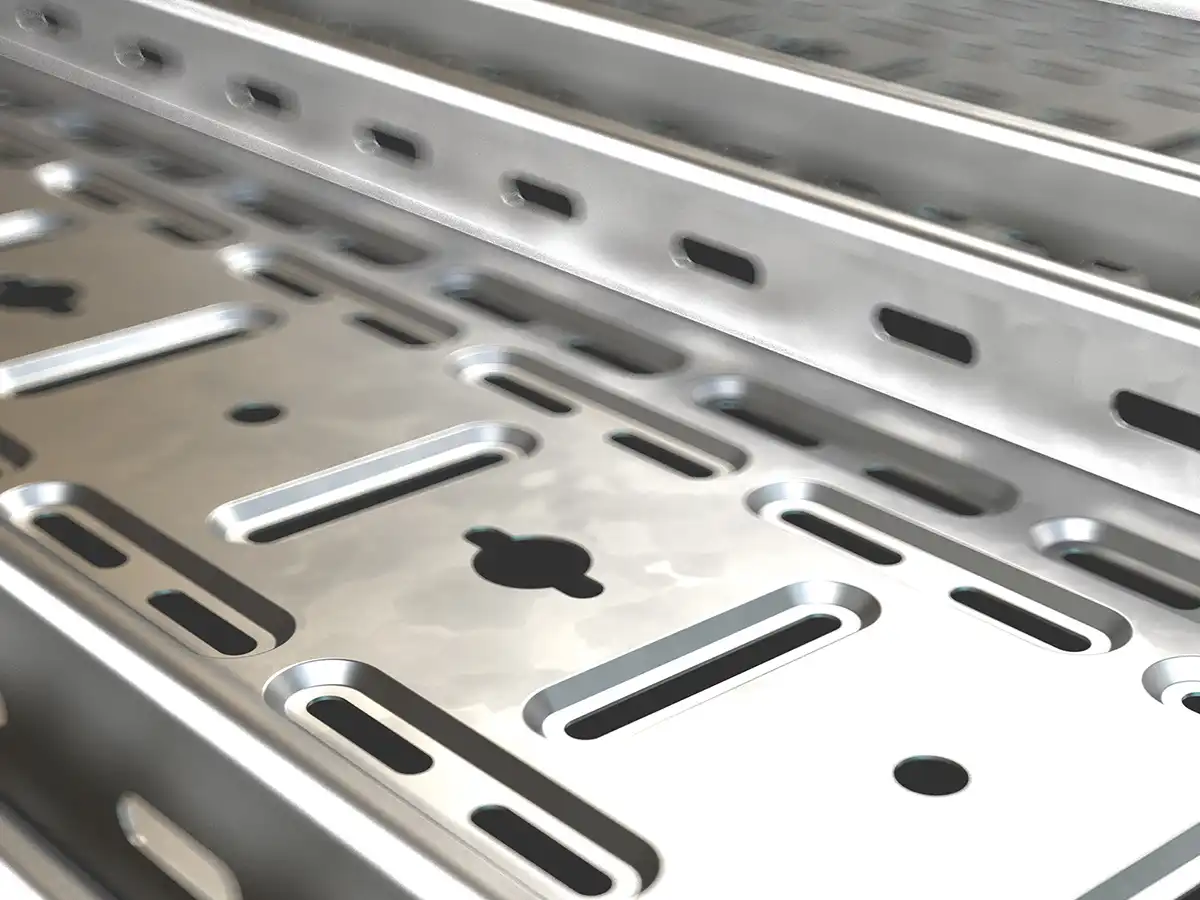

Kaplama Türüne Göre Kablo Kanalı Çeşitleri
Galvanizli Kablo Tavası Nedir?
Sac metal kablo kanalı, Çinko (Zn) ile kaplanır ise galvanizli kablo kanalı / kablo tavası olarak adlandırılır. Sac malzemelerde kullanılan demirin yapısı gereği oksijenle etkileşime girmeye meyillidir. Bu eylem sonucunda paslanma dediğimiz malzeme yüzeyinde bakır renginde kahverengimsi bir yüzey hasarı oluşmaya başlar. Zamanla bu pas, sac malzemenin yapısını bozarak kolayca dağılmasına sebep olur.
Bu paslanmayı önlemek için yüzeyinin oksijenle temasını engelleyecek bir malzeme ile kaplanması gerekir. Endüstride ekonomik özellikleri itibari ile en çok tercih edilen kaplayıcı madde çinko (Zn) dur. Çinko ile kaplama olayına galvanizleme denmektedir.
Galvaniz yöntem ve kaplama kalınlıklarına göre üç farklı yöntem vardır:
- Pregalvaniz Kaplama
- Sıcak Daldırma Kaplama
- Elektro Galvaniz Kaplama
Pregalvaniz Kablo Kanalı Nedir?
Sac malzemenin üretim aşamasında sıcak daldırma havuzu içerisindeki makaralardan geçirilmek sureti ile yüzeyi pürüzsüz ancak kaplama kalınlığı min. 10 mikron max. 14 mikron olacak şekilde
üretilmesini takiben hazır hale gelir. Kaplama kalınlığına ve sacın sertlik değerine göre çeşitleri vardır.
Sac üreticisinden hazır olarak alınarak şekillendirilip Kablo kanal ve aksesuarları haline getirilmektedir. Pratikte tercih edilen iç ortam şartlarında kullanılacak kablo kanallarının çoğunluğu ekonomik olması sebebi ile bu şekilde kaplanmış olanı tercih edilir. TS EN 10143, TS EN 10346 standartları pregalvaniz kaplama için kullanılır.
Sıcak Daldırma Kablo Kanalı Nedir?
Sac malzeme sac üreticisinden temin edilir. Kablo kanal üreticisi ürünü şekillendirip kablo kanal ve aksesuarları haline getirir.
Ürün haline gelen sac malzeme kaplama yapılmak
üzere 6-7 temizleme havuzundan geçirildikten sonra 450 santigrat derecedeki erimiş çinko havuzuna daldırılır ürün üzerine 45-55 mikron kaplama yapılarak hazır hale gelir.
Dış ortam şartlarına karşı uyum sağlayan kablo kanalları genellikle bu yöntemle kaplananlardır. TS EN ISO 1461 Standardı Sıcak Daldırma için kullanılır.
Elektro Galvaniz Kablo Kanalı Nedir?
Elektro galvaniz kaplama; kimyasal alaşımlarla çinko anottan koparmış olduğu eriyiği katot üzerindeki malzemeye yapıştırarak galvanizlenen malzemeye kısmen de olsa sertlik kazandıran parlak görünümlü kimyasal bir malzemedir. Kaplama
kalınlığı 8-12 µ’dur.
Kablo Kanalı Çeşitleri (Malzeme Cinsine Göre)
Paslanmaz Kablo Kanalı Nedir?
Paslanmaz kablo kanalı, 316L veya 304 sınıfı yüksek kalite paslanmaz çelik malzemelerden üretilmektedir. 316L kalite paslanmaz çelik özellikle deniz ortamı ve endüstriyel ortamlarda genellikle tercih edilir. 316L kalite paslanmaz çelik molybdenum içerikli bir ostenitik sınıfı paslanmaz çelik kalitesi olup yüksek antikorozif ve mekanik özelliklere sahiptir. Özellikle kaynak işlerine ve şekillendirmeye yatkındır.
Deniz ortamı, petrol ve kimyasal tesislerde kullanım için uygundur. Yine yüksek kalite bir paslanmaz çelik çeşidi olan AISI 304 kalite paslanmaz çelikte cephe uygulamaları, endüstriyel tesisler ve benzeri ortamlarda kullanım için uygundur. AISI 304 (1.4301) kalite paslanmaz çelik yüksek anti korozif özelliğinden dolayı özellikle fabrikalarda, cephelerde ve benzer korozyon içeren ortamlarda kullanılmaktadır. Gerekmediği durumlarda paslanmaz çelik yüzey üzerine ekstra kaplamaya ihtiyaç duyulmaz. AISI 304 ve 316L kalite paslanmaz çelikler aşırı korozif ortamlar için ideal malzemedir.
Alüminyum Kablo Kanalı Nedir?
Alüminyum kablo kanalı, hafif ve korozyona dayanıklı kablo taşıma sistemidir. Alüminyum kablo kanalı, marine grade sınıfı olarak da adlandırılan 6063-T6 alaşımlı alüminyumdan üretilir. İçeriğinde bakır olmadığından Marina gibi tuzlu zor ortamlarda kullanılabilir.
Fiber Glass Kablo Kanalı Nedir?
Fiber Glass Kablo Kanalı: Cam elyafının polyester ile uygulanarak sertleşmesinden elde edilen kablo tavası çeşididir. E-Line CTA GRP/GRP Fiberglas Kablo Kanal sistemleri, ASTM D -635/ UL 94 V0 ‘ın ASTM E -84/UL 723, Sınıf 1 Alev Derecesi özelliklerine sahiptir. Yanmaz, alev ilerletmez ve alev söndürme özelliklerine sahip cam takviyeli polyester malzemeden üretilmiştir. Eklenen kimyasal katkılar sayesinde, Ultraviyole direncine sahip yüzey elde edilir.
Tasarım Şekline Göre Kablo Kanalları
Kenar Bükümlü Kablo Kanalı Nedir?
Kablo kanallarının üretimi aşamasında kenar kısımlarına büküm verilmesi sonucu oluşan biçimden dolayı verilen isimdir. Kablo tavası kalınlıkları ince olduğundan dolayı kenar kısımları kabloları kesmeye son derece müsait olurlar. Bunu engellemek için kavis verilmiş biçim kullanılması çok önemlidir. Ağır hizmet sınıfında bu tip kanallar kullanılır.
Kenar Bükümü Olmayan Kablo Kanalı Nedir?
Kablo kanalı üretiminde kenar uç kısmına kavis verilmez ise bükümsüz kablo kanalı olarak isimlendirilir. Normal hizmet tipinde kullanılan kablo tavası çeşididir.
EAE Kablo Kanalları boyalı üretiliyor mu? Hangi tür boya seçilmeli?
EAE Kablo kanalları isteğe bağlı olarak RAL kodundaki renk seçeneklerinde boyalı olarak üretilmektedir. Uygulanacak kablo kanalı projesi ortama göre aşağıdaki türde boyalı kablo tavası seçilmelidir.
5’lik, 10’luk, 20’lik, 30'luk, 50'lik, 100'lük ve 200'lük tava (veya kablo kanalı) nedir?
5'lik tava veya kablo kanalı, kablo tavasının genişliğini ifade eder. Elektrikçiler ve montörler, montaj sırasında kendi aralarında daha kolay iletişim kurabilmek için bu terimi kullanır. "5'lik", "10'luk", "20'lik" ve "30'luk" gibi ifadeler kablo kanalının santimetre cinsinden genişliğini belirtir. "50'lik", "100'lük" ve "200'lük" olarak kablo tavası tabirleri ise genellikle milimetre cinsinden ifade edilmektedir. Ancak bu ifadeler, montaj alanında aynı yükseklikteki farklı ürünler için de kullanılabilir.
Epoksi boyalı kablo kanalı;
- Kimyasallara direnci çok iyidir.
- Korozyona karşı direnci yüksek seviyededir.
- Yüzey sertliği yüksektir.
- UV dayanımı olmadığı için dış ortam kullanıma uygun değildir, tebeşirleşme oluşur.
- Zaman içerisinde renkte sararma olabilir.
- Değişik parlaklıkta ve özellikle mat boyalar kolaylıkla formüle edilebilir.
Epoksi/ Polyester boyalı kablo kanalı;
- Dış etkenlere dayanımı sınırlıdır.
- Zaman içerisinde renkte sararma olabilir.
- Aşırı korosif ortam veya kimyasal etki yoksa iç mekanlarda kullanıma uygundur.
- Tam mat boya elde etmesi zordur.
- Fiziksel özellikleri darbe, esneklik, çizilme gibi günlük kullanıma uygundur.
Polyester boyalı kablo kanalı;
- UV direnci çok iyidir, dış şartlarda mükemmel dayanım sağlar.
- Sararmaz, renk değiştirmez.
- Mekanik özellikleri (darbe, esneklik gibi) çok iyidir.
Çözümler
- Kablo Kanal Sistemleri
- Kablo Merdivenleri
- Binrak Sistemleri
- Askı Sistemleri
- Projeye Özel Askı ve Aksesuar Çözümleri
Modüller
- Yatay Dönüş Modülü
- "T" Dönüş Modülü
- Dörtlü Bağlantı Modülü
- Dış Bükey Dönüş Modülü
- İç Bükey Dönüş Modülü
