10'luk kablo tavası, 100 mm (10 cm) genişliğe sahip kablo tavası çeşitlerinden biridir ve orta ölçekli kablolama projelerinde sıklıkla tercih edilir. Ofisler, endüstriyel tesisler ve büyük binalarda yaygın olarak kullanılır.

Kablo tavası pozu, kablo tavalarının bir yapıda nasıl ve nereye yerleştirileceğini gösteren plandır. Kablo tavalarının (veya kablo kanallarının) nasıl yerleştirileceğini, hangi yükseklikte, hangi yönde ve hangi mesafelerde döşeneceğini gösteren planlara veya çizimlere "kablo tavası pozu" denir.

Kablo tavası dönüşü, kablo tavalarının yön değiştirdiği noktalarda kullanılan bağlantı elemanıdır. Kablo güzergahındaki köşe ve açılı dönüşlerde kablo kanallarının düzgün bir şekilde yön değiştirmesini sağlar.

Kablo kanallarının ağırlığı, ürün detaylarında belirtilen bilgilere göre hesaplanır. Örneğin, CTA-M modelinin ağırlığını ürün sayfasında bulabilirsiniz. Kablo tavası ağırlığını hesaplamak için kullanılan formül:
Ağırlık (kg/m) = Malzeme Yoğunluğu (kg/m³) x Tavanın Kalınlığı (m) x Genişliği (m) x Uzunluk (m).
Bu formülle metre başına kablo tavası ağırlığını kolayca hesaplayabilirsiniz.

Standart bir boy kablo kanalı 3 metre uzunluğundadır. Proje gereksinimlerine göre 6 metre olarak üretilebilir.

Kablo kanalı topraklaması, elektrik çarpması riskini önlemek için yapılır. Uygulanacak adımlar:
Topraklama Teli: Kablo tavasına bir topraklama teli (bakır veya galvanizli çelik tel) bağlanır.
Bağlantı Noktaları: Her kablo tavası parçası, birbirine metal bağlantı noktalarıyla sıkıca bağlanır.
Topraklama Barası: Topraklama teli, sistemin ana topraklama barasına bağlanır.
Klemens Kullanımı: Teli sabitlemek için her parçaya topraklama klemensi takılır.
Bu işlemler, elektrik kaçaklarını önleyerek güvenliği sağlar.

Dış ortam koşullarında kullanılacağı için kanalın korozyona dayanıklı olması önemlidir. Paslanmaz çelik kablo tavası, sıcak daldırma, pregalvaniz veya galvanizli kaplamalı kablo tepsileri bu konuda avantaj sağlar.

Kablo tepsileri kapalı sistemlerde oluşabilecek yoğuşma problemlerini engeller. Yangın durumunda toksik gazları hapseden boruların aksine, kablo tepsisi açık yapıda olduğundan zehirli gazlar atmosferde dağılır ve tehlikeli gazların bir bölgeden diğerine yayılmasını önler.

Bir palet üzerine yerleştirilebilecek toplam kablo kanalı uzunluğunu belirtir. Örneğin, Miktar / Palet: 900 m, bir palet üzerinde 900 metre kablo kanalının taşınabileceği anlamına gelir.

Kablo tavası montajında yapılan hatalar, sistem güvenliği ve verimliliğini doğrudan etkiler:

• Taşıyıcı ve konsol aralıklarının yanlış ayarlanması
• Tavan veya duvar bağlantılarının yetersiz sabitlenmesi
• Kablo yükünün eşit dağılmaması
• Topraklama bağlantısının yapılmaması
• Tava kapaklarının eksik veya hatalı montajı
• Fazla kablo sıkıştırılması nedeniyle hava sirkülasyonunun engellenmesi

Kablo yönetimi yalnızca izole bileşenlerin düzenlenmesi değil; elektrik ve veri ağlarının kesintisiz, güvenli ve verimli çalışmasını sağlayan bütünleşik bir sistemdir.

Kablo tavasında izolasyonsuz veya düşük yalıtımlı kablolar (örneğin NYA, H05V-U, H07V-U gibi) kullanılmaz. Elektrik tavasında kullanılacak kablolar mutlaka dış yalıtımlı, çok damarlı ve mekanik korumalı olmalıdır ( NYM, YVV, LSZH gibi).

Kablo tavası için önerilen maksimum taşıma kapasitesi sınırlarının aşılması, yapısal arıza ve güvenlik tehlikelerine neden olabilir. Kapasitesinden fazla kabloyla doldurulan tavalar:

• Daha fazla ısı üretir ve arıza riskini artırır,
• Elektrik tesisatının güvenliğini tehlikeye sokar,
• Aşırı ağırlık nedeniyle tepsinin sarkmasına, eğilmesine veya kırılmasına yol açabilir.

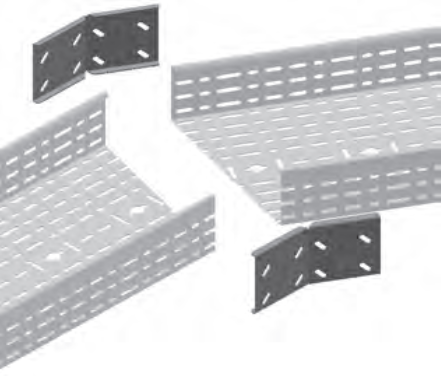

Tava ek elemanı, kablo tavasının uç kısmına takılan, diğer tavanın ucu ile birleştirilmesini sağlayan bağlantı aparatıdır. Kablo tavasının (kablo kanalı), yük taşıma kapasitesini artırır.

Tava ek elemanı aynı genişlikteki metal kablo kanallarını, redüksiyon ise farklı genişlikteki metal kablo kanallarını birbirine bağlar.

Her markanın ölçüleri farklı olduğundan dolayı kullanılmaz. Fakat delik aralığı ve genişlik ölçüleri uyumlu ise kullanılabilir.

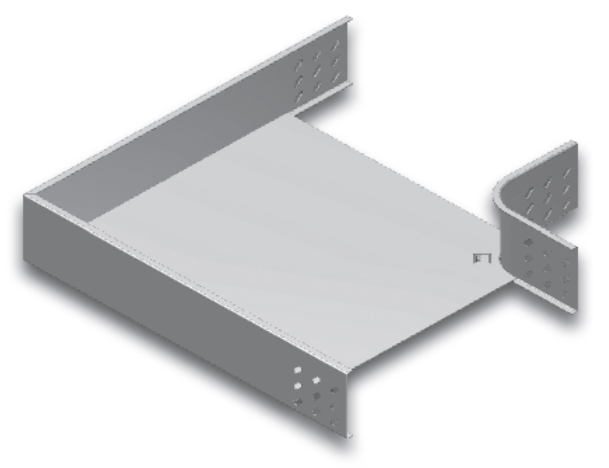

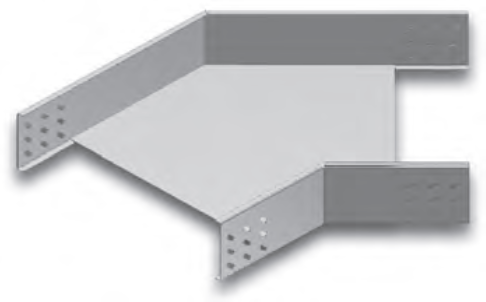

Kablo tavası dönüş modüllerinde, doğru modül seçilmez ise kanalın içinden geçen kabloların fiziksel yıpranmasına ve kırılmasına sebep olur. EAE kablo kanalları çeşitlerinde her kanal için özelleştirilmiş dönüş modülü vardır.

Tava dönüş modülü; kanalın yön değiştirdiği, birleştiği veya dağıldığı noktalarda kablo taşıma sistemini hem sağlamlaştırır hem de montaj süresini kısaltır.

Ağır Hizmet Tipi Kablo Kanalı, normal tip kablo kanallarına göre daha yüksek dayanıklılığa ve taşıma kapasitesine sahip kablo taşıma sistemidir. Bu tür ağır yük kablo kanalları, sanayi tesisleri, enerji santralleri ve büyük elektrik altyapı projelerinde güvenli ve uzun ömürlü kablo taşıma çözümleri sağlar.

Dayanıklı galvanizli kaplamasıyla bu tepsiler, korozyona karşı iyi direnç sunar ve uzun süreli performans sağlar. Çeşitli boyutlarda mevcut olan EAE kablo tepsisi çeşitleri, ağır kablo yüklerini güvenli bir şekilde desteklemek için en iyi kablo taşıma çözümüdür.

Ağır yük kablo kanalı, güçlü yapısı sayesinde titreşim, mekanik zorlanma ve çevresel etkilere karşı uzun ömürlü koruma sunar. Bu sayede elektrik tesisatı güvenliği, kablo düzeni ve bakım kolaylığı avantajı sağlanır.

Kablo kanalı projeleriniz için dayanıklı ve güvenilir ağır hizmet tipi galvanizli tepsileri bugün EAE Elektrik'de keşfedin.

Normal Tip Kablo Kanalı, elektrik tesisatlarında kullanılan orta ve hafif yükteki kablolar için üretilen kablo taşıma sistemidir.

Kabloları, yönlendirmelerine ve varış yerlerine göre düzenli bir şekilde organize eden kablo taşıma sistemi, kapsamlı bir kesintiye neden olmadan kolay bakım için kritik öneme sahiptir.

Kablo kanalının kenar yüksekliği (H40–H60 aralığı), kanal içine yerleştirilecek kablo miktarıyla doğrudan ilişkilidir.

H40 kablo tavası çeşitleri daha ekonomik bir seçenek sunarken, H60 kanallar daha yüksek kenar yapısı sayesinde daha fazla kablo taşıma kapasitesi sağlar.

Bu nedenle seçim yapılırken projenin kablo yoğunluğu ve taşıma gereksinimi dikkate alınması doğru seçim için önem arz etmektedir.

Pregalvaniz kablo kanalı, fabrikasyon aşamasında galvaniz kaplamalı olduğu için ekstra boya gerektirmez. Hem koruyucu hem de estetik bir görünüm sunar.

İstenirse üzerine boya yapılabilir ancak genel olarak gerek yoktur.

Pregalvaniz kaplama, korozyona karşı koruyarak uzun ömürlü ve dayanıklı bir kullanım sağlar.

Pregalvaniz H40 kablo kanalı, küçük ve orta ölçekli projeler için ekonomik yapısıyla birlikte güvenilir performans sunar.

EAE kalitesiyle, projelerde ihtiyacınız kablo taşıma çözümünü elde edebilirsiniz.
